高壓 ZRTSC型SVC 動態無功功率補償裝置采用全數字化智能控制系統，利用大功率晶閘管串聯組成高壓交流無觸點開關，可實現對多級電容器組的快速過零投切。高壓 ZRTSC 動態無功功率補償裝置響應時間小于 20ms ，對沖擊負荷、時變負荷能夠實時監測、動態補償，實現功率因數補償至 0.95 以上的目的；同時該產品吸收國外先進技術，克服了現有補償方式調壓復雜、控制開關易受沖擊、使用壽命短等缺點，具有動態補償無功功率補償和穩定系統電壓的雙重功能，技術水平國內領先。該產品同時具有降低網損、節約電能，提高供電質量等顯著特點，可給用戶帶來巨大的經濟效益和社會效益。
工作原理：

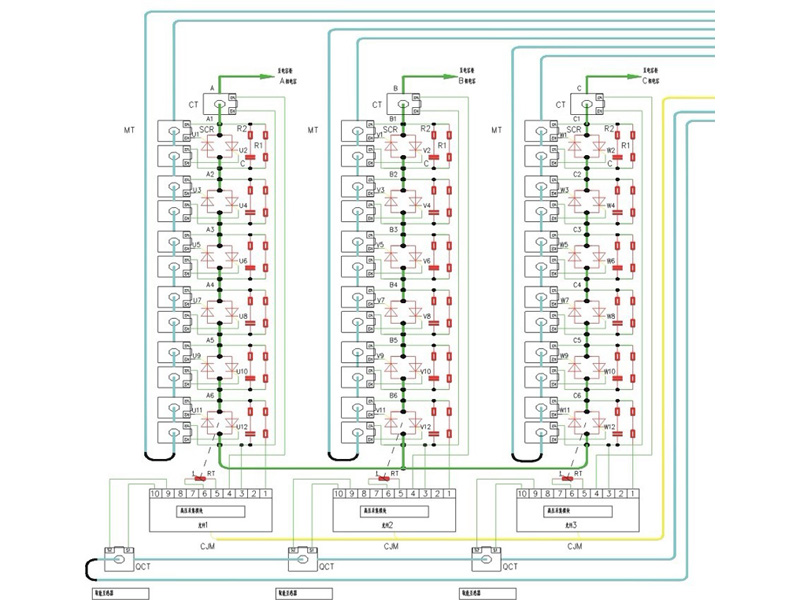

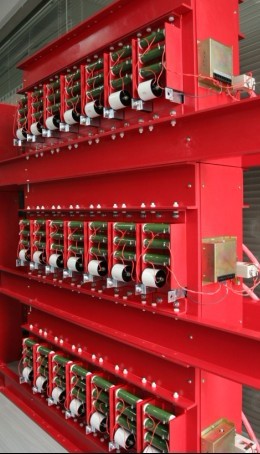

高壓 ZRTSC 動態無功功率補償裝置由光纖觸發控制系統、閥控系統、電抗器、電容器、保護元件等單元組合而成?？刂葡到y(tǒng)由微機實時監測、智能調節。電容器組由晶閘管投切，當控制器檢測到的無功電流超過整定值時，自動判斷出需投電容器組的級數，控制器對指定的晶閘管輸出觸發信號，使之導通將電容器組投入運行。當負載無功電流值低于整定值時，控制器給出控制信號，觸發器停發觸發信號而將電容器組退出工作。以上工作狀態完全自動進行，確保投切電容器無沖擊、無涌流、無過渡過程。
技術特征：
● 實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數；
● 采用光纖觸發技術，實現一次系統和二次系統隔離，解決干擾問題，保證了觸發脈沖同步和精度
● 采用進口晶閘管控制投切電容器組，實現過零投切，提高設備的使用壽命；
● 電容器組投切過程中無浪涌電流，無操作過電壓，無電弧重燃現象；
● 動態抑制系統諧波。改善電壓畸變率，主回路設計充分考慮電容器組對諧波電流的放大問題，保證設備安全運
行、可靠工作；
● 改善電壓質量，穩定系統電壓，抑制電壓閃變；
● 降低網損，高效節能，提高電氣設備效率，增加變壓器帶載容量；
● 控制器實現全數字化，人機界面液晶顯示，具有聯網通訊功能；
● 控制具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序；
● 補償器保護措施齊全；
● 適合于負載無功頻繁波動的場合。
技術參數：
● 符合標準：DL/T 604-1996 高壓并聯電容器裝置訂貨技術條件
● 系統標稱電壓： 6Kv ， 10Kv
● 額定頻率： 50Hz
● 動態響應時間： ≤20ms
● 控制電源輸入電壓： 380v ± 5 ％
● 相數： 3 相
● 電容器組模塊推薦值：300、600、750 、 900 、1000 、1200 、1500 、1800 、3000kvar
● 電容器接線方式： Y 型
● 電抗器模塊電抗率推薦值： 6 ％、 13 ％
● 功率因數：補償后在 0.9 以上
● 柜體防護等級： IP20
